HSE-2系列回轉驅動型號參數

型號	參數
	輸出轉矩	傾復力矩	保持力矩	軸向靜載荷	徑向靜載荷	軸向動載荷	徑向動載荷	減速比	精度等級	重量
HSE21-2	43.6 kN.m	52.3 kN.m	167 kN	1058 kN	421 kN	265 kN	216 kN	82:1	<=0.15°	206 Kg
	32264 lbf.ft	38702 lbf.ft	125000 lbf.ft	238000 lbf	95000 lbf	60000 lbf	49000 lbf
HSE25-2	50 kN.m	60 kN.m	271 kN	2360 kN	945 kN	590 kN	470 kN	94:1	<=0.15°	275 Kg
	36878 lbf.ft	44280 lbf.ft	200000 lbf.ft	531000 lbf	212000 lbf	133000 lbf	106000 lbf

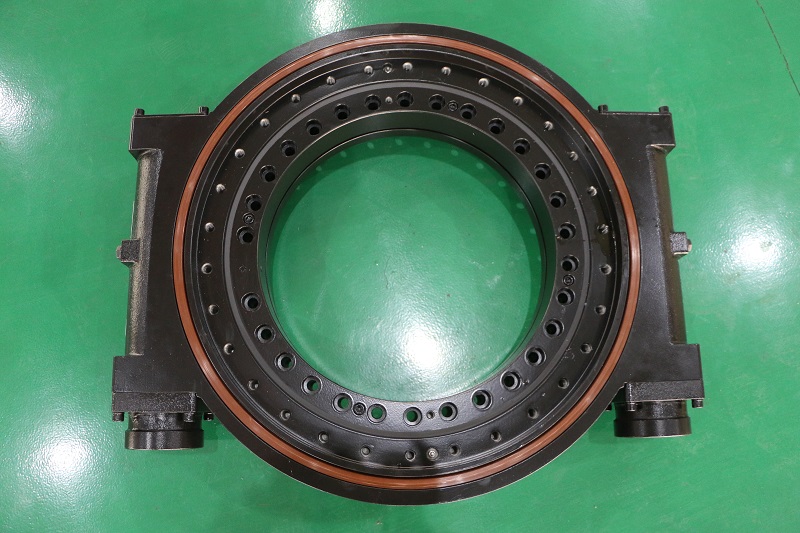

 HSE-2系列回轉驅動是在單蝸桿的基礎上開發的，它可以達到兩倍于齒的接觸，這使得它在相同的體積和安裝空間下可以產生幾乎兩倍的輸出扭矩，從而大大地提高了產品的性能，同時保持力矩也得到了提升。這類產品的承載能力更強，適用于液壓模塊車輛等重載場合。由于采用回轉支承結構設計,可能承受較大的軸向動載荷,同時大模數結構設計能夠滿足模塊車對輸出轉矩的需求。

     HSE-2系列回轉驅動特點

　　●雙蝸桿帶動回轉支承同時旋轉，輸出扭矩較大，性能遠遠超過單筒結構。
　　●靈活的輸入接口形式方便客戶選擇各種液壓馬達和減速電機進行連接和輸入。
　　供應能力
　　我們可以為您提供雙筒的詳細技術參數，包括按客戶需求非標定制。
       應用
　　HSE-2系列回轉驅動產品廣泛應用于機械領域中的相對旋轉部位
　　驅動模塊輪旋轉（造船廠、大的結構件等）

     HSE-2系列回轉驅動安裝

　　1.安裝準備

　　在安裝之前，要先對主機的安裝面進行檢查，注意安裝期間保持安裝面的表面平整，無雜物和毛刺。對于平整度不達標的，可注射強度高的專用塑料作為填料，保持安裝平面的精度的同時減少振動。

　　2.安裝過程

　　安裝時要進行徑向驅動。擰緊螺栓時應有足夠的預緊力來保證擰緊，還要檢查軸承的轉動情況。運行后定期檢查螺栓的預緊力矩是否達標。

　　3.加注潤滑脂

　　安裝成功后應加注適量的潤滑脂，加注時應過程中轉動回轉驅動，使?jié)櫥鶆蚍植肌Ｔ谥鳈C(jī)正常運轉后要定期添加潤滑脂。
